教你怎么使用CorelDRAW路徑操作的線段屬性

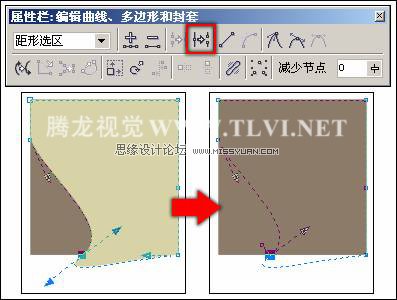

 (1)保持當前節點的選擇狀態，接著在其屬性欄中單擊“分割曲線”按鈕，將封閉的曲線分割為一個敞開的路徑。如圖3-104所示。

提示：在分割曲線后，曲線由于不再是封閉的狀態，而是敞開的路徑，所以其填充色將不可見。

圖3-104 分割曲線

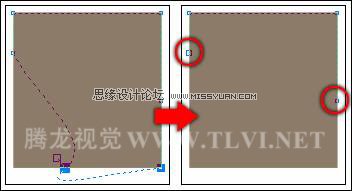

(2)接著使用“形狀”工具，參照?qǐng)D3-105所示，框選底部的節點并按下鍵盤上的鍵，將其刪除。

圖3-105 刪除節點

(3)保持該曲線的選擇狀態，接著使用“形狀”工具，選擇曲線底部的兩個節點。然后在其屬性欄中單擊“連接兩個節點”按鈕，將敞開路徑的起始點和終點連接在一起，形成一個封閉的路徑。如圖3-106所示。

提示：在該步驟中單擊“連接兩個節點”按鈕后，所選的兩節點將在其中間位置進行連接。

圖3-106 連接節點

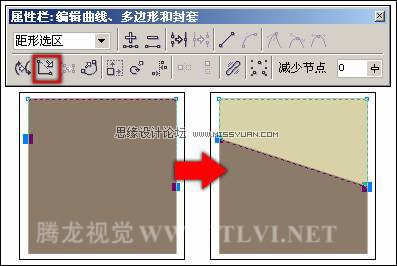

(4)接著按下鍵盤上的鍵，撤消之前步驟中的操作，返回節點的選擇狀態。接著在其屬性欄中單擊“延長曲線使之閉合”按鈕，從而閉合曲線。如圖3-107所示。

圖3-107 延長曲線閉合曲線

3.3.5 改變線段屬性

在CorelDRAW中的線段分為兩種類型，即直線和曲線。用戶可以使用屬性欄中的“轉換曲線為直線”和“轉換直線為曲線”按鈕快速雙向轉換線段屬性。通過接下來的操作從而使讀者了解如何將曲線轉換為直線或?qū)⒅本�(xiàn)轉換為曲線。

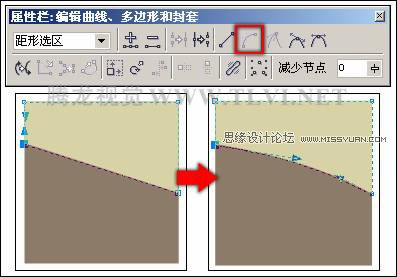

(1)使用“形狀”工具，參照?qǐng)D3-108所示，選擇節點并在其屬性欄中單擊“轉換直線為曲線”按鈕，接著調整該節點的控制柄。

圖3-108 改變線段屬性

(2)參照之前對路徑編輯操作的方法，繪制出其他顏色的圖形，如圖3-109所示。讀者也可以通過執行“文件”→“導入”命令，導入本書附帶光盤Chapter-03“卡通插畫背景.cdr”文件。并將其放置到繪圖頁面中相應的位置。

圖3-109 制作出其他顏色的圖形

(3)再次導入本書附帶光盤Chapter-03“卡通人物.cdr”文件，并將其放置到繪圖頁面中相應的位置。完成實例的制作，效果如圖3-110所示。如果讀者在制作過程中遇到什么問題，可打開本書附帶光盤Chapter-03“卡通插畫.cdr”文件進行查看。

圖3-110 完成效果
