3D單位(Units)介紹

時間：2017-01-08 20:39:04  作者：彭老師
3D單位(Units)介紹：

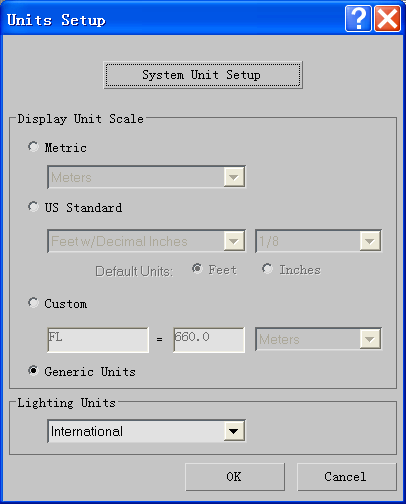

在3ds max中有很多地方都要使用數值進行工作。例如，當創建一個圓柱的時候，需要設置圓柱的半徑（Radius）。那么3ds max中這些數值究竟代表什么意思呢？ 在默認的情況下，3ds max使用稱之為一般單位（Generic Unit）的度量單位制�？梢詫⒁话銌挝辉O(shè)定為代表用戶喜歡的任何距離。例如，每個一般單位可以代表1英寸、1米、5米或者100海里。 當使用由多個場景組合出來的項目工作的時候，所有項目組成員必須使用一致的單位。 還可以給3ds max顯式地指定測量單位。例如，對某些特定的場景來講，可以指定使用feet/inches度量系統。這樣，如果場景中有一個圓柱，那么它的Radius將不用很長的小數表示，而是使用英尺/英寸來表示，例如3′6″。當需要非常準確的模型時（例如建筑或者工程建模）該功能非常有用。 在3ds max 6中，進行正確的單位設置顯得更為重要。這是因?yàn)樾略龅母呒?jí)光照特性使用真實世界的尺寸進行計算，因此要求建立的模型與真實世界的尺寸一致。 下面我們就舉例來說明如何使用3ds max的度量單位制。 1. 啟動3ds max，或者在菜單欄選取File / Reset，復位3ds max。 2. 在菜單欄選取Customize / Units Setup。出現Units Setup對話框，見圖2.13 3D單位(Units)介紹_軟件自學網 圖2.13   3. 在Units Setup對話框單擊Metric，選擇該單選按鈕。 4. 從Metric下拉式列表中選取Meters，見圖2.14。 5. 單擊OK按鈕關閉Units Setup對話框。 6. 在Create面板中，單擊Sphere按鈕。在頂視口單擊并拖曳，創建一個任意大小的球�，F(xiàn)在Radius的數值后面有一個m，見圖2.15，這個m是米的縮寫 3D單位(Units)介紹_軟件自學網     3D單位(Units)介紹_軟件自學網
                   圖2.14                                  圖2.15 7. 在菜單欄選取Customize / Units Setup。在Units Setup對話框單擊US Standard。 8. 從US Standard的下拉式列表中選取Feet w/Fractional Inches，見圖2.16。 9. 單擊OK按鈕，關閉Units Setup對話框�，F(xiàn)在球的半徑以英尺/英寸的方式顯示，見圖2.17 3D單位(Units)介紹_軟件自學網       3D單位(Units)介紹_軟件自學網
                   圖2.16                                      圖2.17
