SW2024鈑金的掃描輪廓怎么用

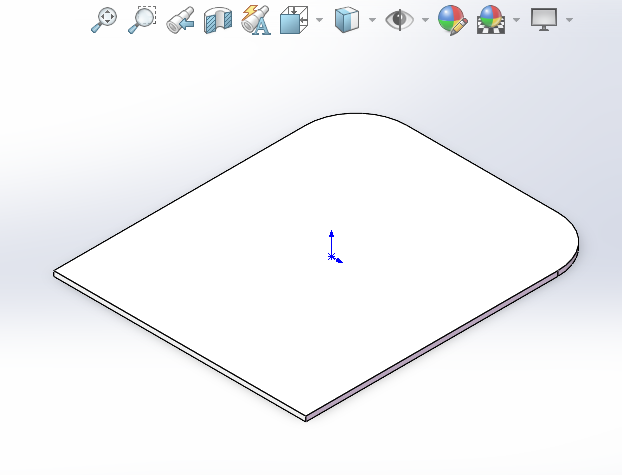

1、打開solidworks軟件，創建一塊鈑金面。

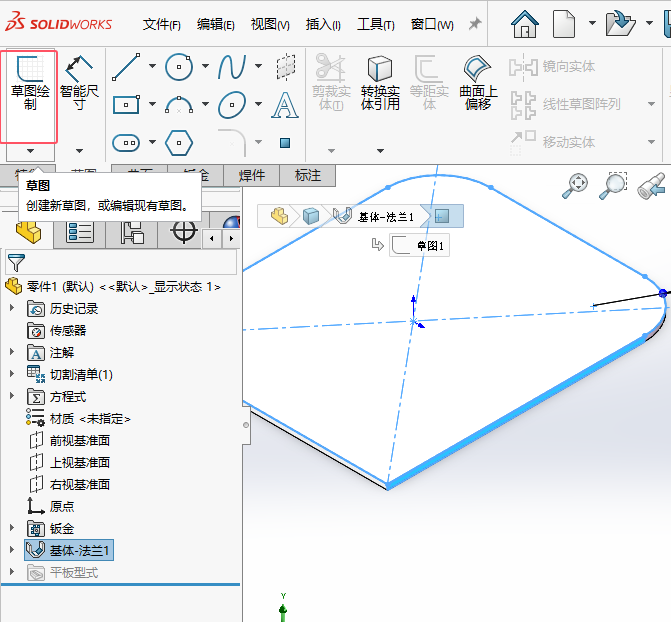

2、選擇鈑金的側面，點擊草圖繪制工具。

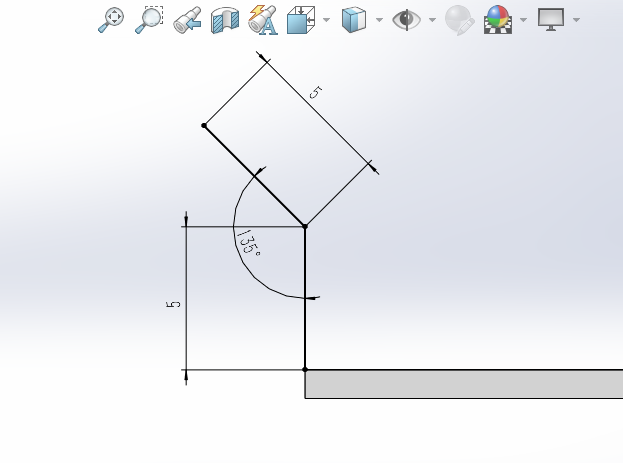

3、然后繪制一個草圖出來。如下圖：

4、然后退出草圖，效果圖如下：

5、選擇草圖對象，點擊掃描法蘭工具。

6、輪廓和路徑選擇，輪廓選擇草圖6，路徑選擇鈑金的邊。點擊確定。

7、這樣就完成了鈑金的掃描輪廓。
