SW草圖直線工具的用法

Solidworks直線工具的方法：

點擊草圖菜單--繪制草圖--選擇基準面--點擊直線--選擇方向與選項就可以繪制直線了。

定義和用法：

Solidworks直線工具，點擊直線工具，方向有按繪制原樣、水平、豎直、角度、可以繪制作為構造線、無限長度、中點線、添加尺寸等，就可以繪制各種直線出來。

SW草圖直線工具的用法：

1、打開SW軟件，點擊草圖菜單--點擊草圖繪制。

2、選擇一基準面為實體生成草圖，選擇草圖進入。

3、點擊直線工具。選擇方向：按繪制原樣。就可以點擊起點繪制直線，輸入尺寸參數，按enter鍵，就可以繪制出來直線。

4、你可以試一下繪制矩形出來，效果如下：

5、還有三種方向，水平，水平只能畫水平。豎直，只能畫垂直。角度，只能畫長度與角度的直線。

6、水平加作為構造線，繪制出來的是虛線效果。

7、豎直+無限長度，那繪制出來的是無限線的線，效果如下：

8、水平+中心線模式，那就可以繪制中心線出來，從中間繪制出來。

9、角度+參數設置的模式。設置好長度與角度后，繪制出來的就是斜線了。

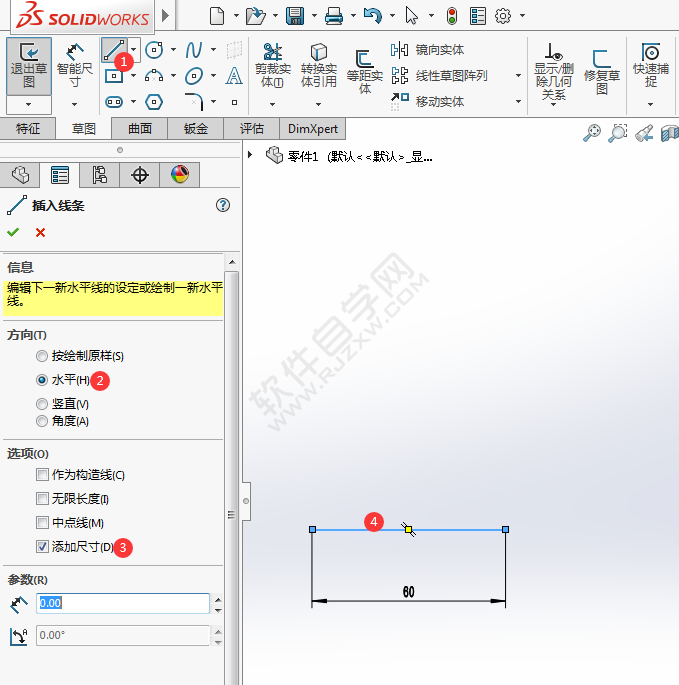

10、水平+添加尺寸模式，也就是繪制出來的直線就帶來尺寸。
