solidworks生成標題塊表

1、在零件或裝配體中，單擊標題塊表 （表格工具欄）或插入 > 表格 > 標題塊表。

2、在 PropertyManager 中，執行下列操作之一：

（1）、要使用模板創建表，請?jiān)?標題塊表 下單擊 為標題塊表打開模板 ，在對話框中選擇模板，然后單擊 打開。
（2）、要想不使用模板來生成標題塊表，在標題塊表大小下選擇表格的列數和行數。

3、如果是不使用模板來生成表格，在邊界下執行下列操作之一：

（1）、單擊使用文檔設定來使用零件或裝配體中存儲的邊界設置。
（2）、清除 使用文檔設定 并為框邊界 和 網格邊界 選擇線粗。

4、單擊 。

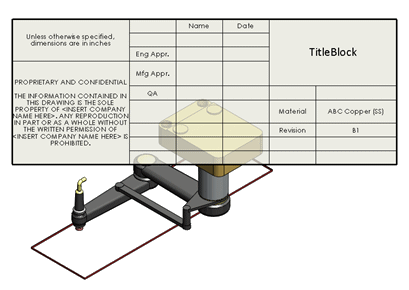

5、在圖形區域中，拖動并單擊來定位表格。

表為半透明，因此您可以看到模型。

6、按比例調整表格的大小：

（1）、將指針移至左上角，并單擊 。
（2）、在 PropertyManager 中的標題塊表縮放比例下，使用標度盤控件來修改表格大小。
（3）、此外，還可以更改邊界。
（4）、單擊 。

7、還可以在圖形區域中拖動表格一角來調整表格的大小，但字體大小不會按比例更改。
8、使用單擊單元格時顯示的單元格、行和列工具欄來編輯表格。 請參閱表格單元格、行或列工具欄。

9、右鍵單擊表格可顯示一個菜單來執行下列操作：

（1）、添加并操縱列和行
（2）、將表格保存為模板
（3）、在單獨的窗口中打開表格

（4）、打印表格和模型

（5）、要單獨打印表格，在單獨的窗口中打開表格并從該窗口中打印。
