CAD填充命令Hatch用法

Hatch命令的用法：

在命令欄上輸入Hatch命令或是輸入簡化的H命令。然后就可以選擇要填充對象圖形。也可以設置圖案的參數設置。

定義和用法：

HATCH圖案填充，使用填充圖案或填充對封閉區域或選定對象進行填充。從多個方法中進行選擇以指定圖案填充的邊界 。

1、指定對象封閉的區域中的點

2、選擇封閉區域的對象。

3、使用-HATCH 繪圖選項指定邊界點。

4、將填充圖案從工具選項板或設計中心拖動到封閉區域。

HATCH圖案填充實例：

CAD封閉填充的方法

1、打開CAD2018軟件，點擊繪圖版塊，點擊圖案填充工具，或是輸入HATCH命令或是輸入H命令也行。

2、HATCH拾取內部點，選擇封閉的對象，這樣圖形就填上了圖案。

3、在圖案填充創建設置欄上，可以選擇更多的圖案。效果如下：

4、還有更多的顏色設置。喜歡什么顏色設置什么顏色。效果如下：

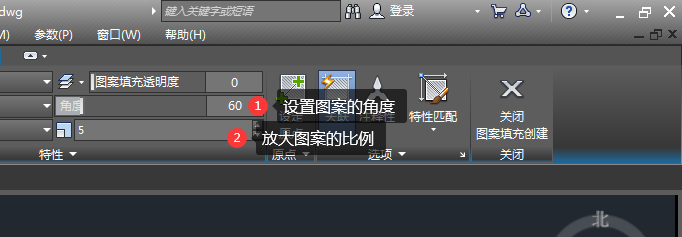

5、還可以設置圖案的角度。更可以設置圖案的比例。效果如下：

6、設置好后，點擊關閉圖案填充創建。效果如下：

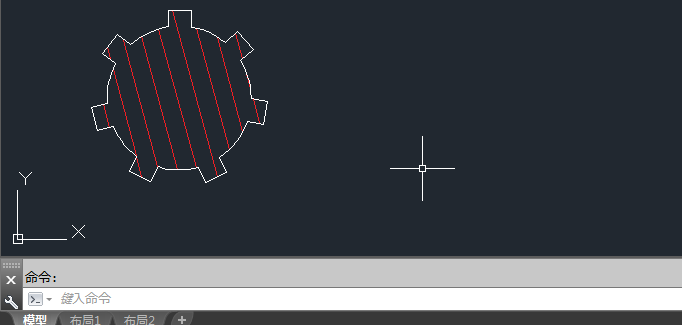

7、這樣就可以設置你要的圖案了，最后效果如下：

不封閉圖案的填充方法：

8、在命令欄里面輸入HATCH命令后，點擊選擇對象（S）或是輸入S命令空格。

9、HATCH選擇對象，選擇兩條直線。效果如下：

10、然后不封閉的對象就填上的圖案，注意：不封閉的對象，圖案一定不能是與對象水平。效果如下：
