CAD構造線命令Xline用法

XLINE命令的用法:

在命令欄中輸入XLINE命令后，就可以進入創建不同的構造線。比如水平、垂直、角度、二等分，偏移等模式創建構造線。

定義和用法：

Xline構造線，創建無限長的線。可以使用無限延伸的線（例如構造線）來創建構造和參考線，并且其可用于修剪邊界。

Xline構造線命令的實例：

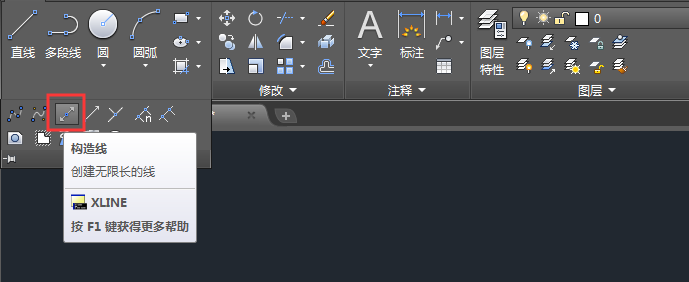

1、打開CAD2018軟件，點擊構造線工具，或是輸入XLINE命令，也可以輸入XL簡寫命令。

2、在繪圖區可以點擊任意點，或是輸入X,Y坐標。效果如下：

3、XLINE指定通過點，也可以隨便點一點，就完成了構造線的生成。

4、水平模式：輸入XLINE命令后，點擊水平（H）或是輸入H空格。

5、然后XLINE指定通過點，點擊一下就創建了水平。

6、垂直構造線模式：輸入XLINE命令后，點擊垂直（V）或是輸入V空格。

7、也是一樣點擊任意一點作為XLINE指定通過點。

8、角度構造線模式，輸入XLINE命令后，點擊角度（A）或是輸入A空格。

9、輸入45度，也就是XLINE輸入構造線的角度與水平線的角度成45度。你可以試一下不同的角度。

10、然后點擊任意點，就可以生成角度45度的構造線。

11、二等分模式，輸入XLINE命令后，點擊二等分（B）或是輸入B空格。

12、然后點擊頂點、起點、端點、這樣在角的二分之一創建一條構造線。

13、偏移模式，輸入XLINE命令后，點擊偏移（O）或是輸入O空格。

14、XLINE指定偏移距離，要設置你要的參數哦。如30.

15、然后選擇要偏移的直線，這個要看你的實際情況。

16、然后XLINE指定向哪側偏移，有兩個方向。這個要看你實際需要。

17、你也可以試著偏移的方法創建構造線。
