CAD多段線命令Pline用法

CAD Pline命令用法：

在CAD命令欄中，輸入PLINE或是PL命令后空格，就可以點擊起點，下一點。另外可以輸入C轉入圓弧模式。還可以進入半寬，長度，寬度模式。

定義和用法：

CAD多段線，Pline創建二維多段線，二維多段線是作為單個平面對象創建的相互連接的線段序列�？梢詣�(chuàng)建直線段，圓弧段或兩者的組合段。

CAD多段線命令實例：

1、打開CAD2018軟件，點擊繪圖版塊的多段線工具，或是在命令欄輸入PLINE后空格進入。

2、PLINE指定起點�？梢暂斎隭,Y的坐標點。也可以在繪圖區點擊任意點作為起點。

3、PLINE指定下一個點，可以任意點一點，也可以輸入800參數，也就是繪制多段線800的長度。

4、以這樣的方法類推，繪制三邊形后。要結束，可以輸入C命令，或是點擊閉合（C）完成。

5、圓弧模式，前面的過程是一樣的，只是繪制一條線后，要轉為圓弧模式，就要輸入A命令，或是點擊圓�。ˋ）功能。

6、然后就會要求輸入圓弧的直徑參數，這里以300mm為參考。

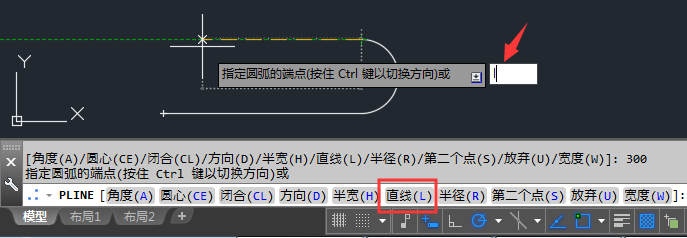

7、繪制完后，要轉換為直線，輸入L命令或是點擊直線（L）功能。

8、以此類推就可以學會多段線圓弧的使用。

9、半寬與長度或?qū)挾鹊脑O(shè)置都是一樣的方法。在這里以半寬為參照。點擊半寬（H）功能或是H空格。

10、就會要求設置PINE指定點擊的半寬。在這里設置50為參考。

11、然后就會進入PLINE指定端點半寬的參數，在這里我們?cè)O(shè)置100為參考。

12、這樣繪制出來的線就變寬了。還會起點比端點要小一些。這就是方法。寬度與長度模式都是一樣的設置。
