ug草圖輪廓線的使用方法

UG草圖輪廓線的使用：

點擊草圖進入，點擊輪廓線工具，點擊起點。設置參數，也可以點擊轉換圓弧繪制，然后完成自已要的設置就好了。

定義和用法：

UG草圖輪廓以線串模式創建一系列連接的直線和/或圓弧;也就是說，上一條曲線的終點就成下一條曲線的起點。

ug草圖輪廓線的使用方法：

1、打開NX12，新建文件，點擊草圖進入。效果如下：

2、創建草圖，選擇指定坐標系。XY的坐標。

3、設置好后，點擊確定。就可以進入XY的平面開始繪制草圖。

4、點擊輪廓線工具。就可以開始繪制了。

5、然后對象類型選擇直線，輸入模式設置XY。就可以輸入長度，直線就出來了。

6、如果輸入角度45度，然后繪制出的就是45度的直線出來，效果如下：

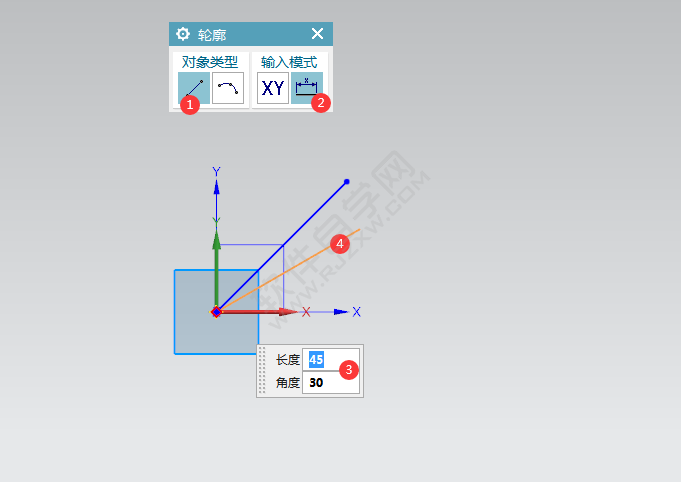

7、輸入模式設置X模式，設置長度45度，角度30度，自動會生成30度45長的直線，只要定位就好了。

8、對象類型如果是圓弧模式，那就可以繪制圓弧。這樣就可以在直線與圓弧之間轉換了。

9、如果圖形繪制完成后，點擊完成草圖哦。

10、你可以試一下，用直接與圓弧模式完成的。
