ug草圖橢圓的用法

ug草圖橢圓的用法：

打開NX12.0軟件--點擊主頁--點擊草圖--創建基準面--點擊橢圓工具--設置參數--設置橢圓中心點--完成橢圓繪制。

定義和用法：

UG橢圓工具，可以創建正圓、橢圓、橢圓弧、旋轉角度橢圓等。只要設置大半徑與小半徑，指定位置就可以完成。

ug草圖橢圓的使用方法：

1、打開NX12.0軟件，點擊主頁菜單的草圖繪制，進入下一步。

2、創建草圖，選擇XY的基準面，點擊確定。進入下一步。

3、點擊更多工具里面的橢圓工具。進入下一步。

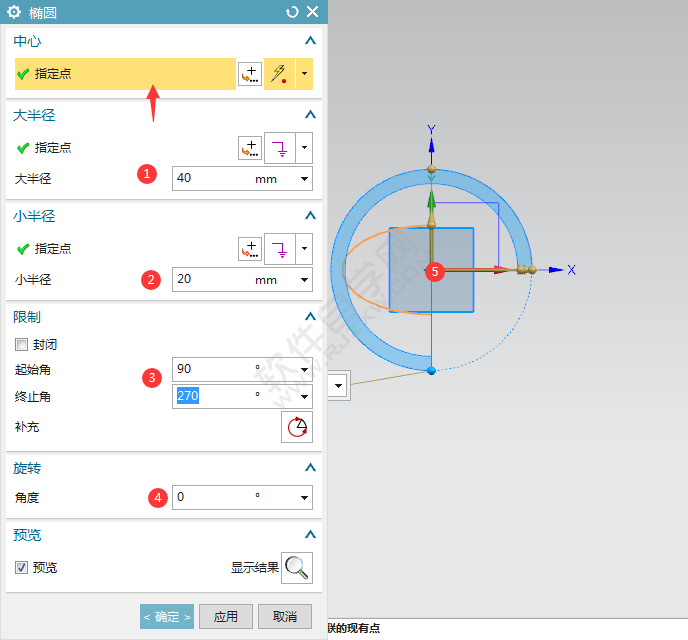

4、在橢圓面板中，設置大半徑，小半徑等參數后，指定橢圓中心點的位置。就完成了橢圓的創建。

5、橢圓弧的繪制方法，在于限制設置，起始角與終止角，別的都是一樣。

6、斜的橢圓就在于旋轉角度的設置。別的參數一樣的設置。
