ug多邊形工具的用法

ug多邊形的用法:

打開NX12軟件--新建文件--點擊主頁--點擊草圖--選擇基準面--選擇多邊形工具--設置多邊形參數--固定多邊形中心點。

定義和用法：

UG多邊形工具，可以使用三種模式創建多邊形，一種是邊距離加角度，一種是外接于圓半徑加角度，一種是內切與圓加角度來創建自已指定的多邊形的邊來創建多邊形。

ug多邊形工具的用法：

1、打開NX軟件，點擊主頁菜單里面的草圖繪制。

2、彈出創建草圖面板，點擊坐標的XY基準面，點擊面板上面的確定。

3、進入草圖模式，點擊多邊形工具。

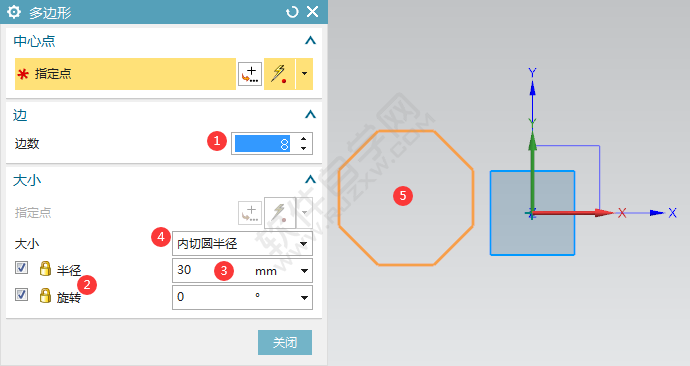

4、彈出多邊形工具面板，設置邊參數，大小模式為內切圓半徑，設置半徑大小，旋轉角度后，給多形邊定中心點。

5、另一種是外接圓半徑模式。設置半徑與旋轉角度，也是同樣的指定多邊形的中心點。

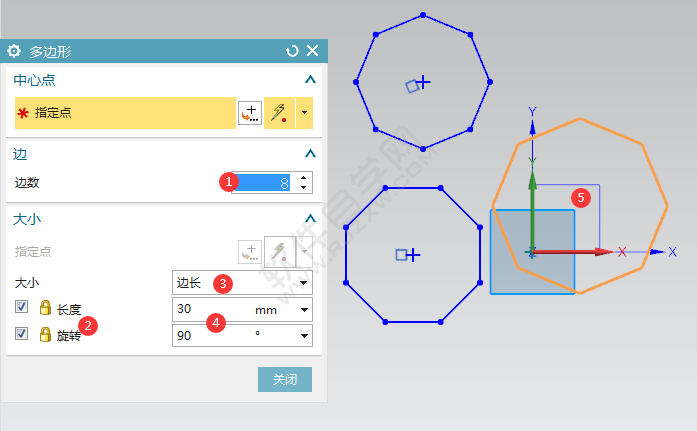

6、第三種是以邊長的方法，設置好參數后，指定多邊形的中心點。

7、同樣的參數，你會發現不同的模式，結果多邊形的大小不一樣。
